大中城市路灯漏电解决方案


大中城市路灯漏电解决方案






深圳瑞思达智能科技有限公司
2017年9月


一、路灯漏电概述

1. 路灯漏电是普遍现象
路面开挖、园林绿化等破坏电缆导致的漏电现象(破损处积水危及行人);
灯具绝缘击穿导致的漏电现象(灯杆带电危及行人);
沙井内电缆接头漏电(雨天积水时危及行人);
灯杆内熔断器接线端子锈蚀、烧断上灯线造成“碰杆”现象(灯杆带电危及行人);等等。
据统计发生漏电造成人员伤亡的事故的原因,有50%强是由于灯杆内的接头、灯线、灯具等绝缘损坏导致的。
2. 路灯漏电的危害
造成安全事故后给受害人家属带来的无法弥补的伤痛、巨额赔偿,以及严重影响政府公信力。
电能损失、加速线路老化推高维护成本等经济损失。
下雨天经常需拉闸断电,造成城市照明功能缺失,形成新的安全隐患。

二、路灯漏电治理方案

1. 电缆漏电的治理
破损电缆处理
地下电缆破损,最好是能够整跨更换。
针对线管破损或者线管被挤压变形,导致电缆无法从线管中抽出的情况,可采用英国雷迪的电缆故障探测仪准确定位电缆的破损点(误差10cm),定点开挖,然后用灌封胶接头修复。

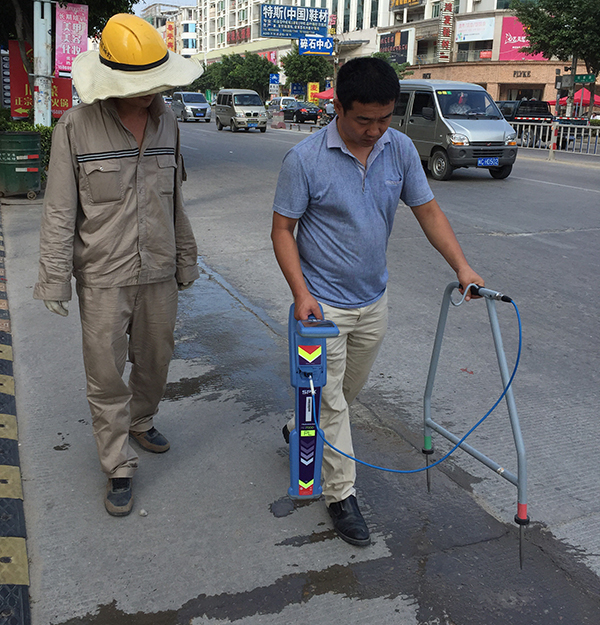

图1:用电缆故障探测仪查找电缆破损点

图2:用电缆故障探测仪查找到的电缆破损点

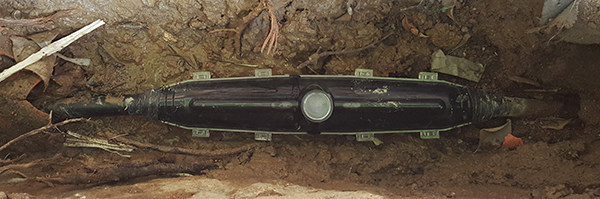

图3:用灌封胶接头修复电缆破损点

沙井内电缆接头处理
路灯线路具有负载分散、接头众多的特点,但是目前国内路灯行业的接头处理工艺普遍还是采用绝缘胶布缠绕的方式。处理工艺对操作人员的要求较高,通常难以达到令人满意的效果,运行一段时间后绝缘值普遍较低。
针对路灯电缆的各种接头,我司开发了相对应的专用防水接头,防水等级IP68。

图3:沙井内电缆分线防水接头        图4:从沙井引出上灯线的防水接头





2. 灯杆漏电的治理
灯杆内电缆接头处理

图5:灯杆内安装电缆防水接头及防水漏电开关













灯杆内电缆防水接头防护等级IP68,即使雨水浸没接头也不会发生漏电,同时也可以避免接头生锈,后期灯杆内免维护。灯杆接头也具有拆装方便的特点,可重复使用,查找线路故障的时候可很方便的拆装,无后续维护耗材需求。
因此灯具的保护电器也选择电磁式的漏电开关,可以避免出现因一盏灯的故障而导致整条线路灯不亮的现象。
灯杆内漏电开关防止灯具、灯线绝缘失效造成灯杆带电的事故,避免出现一盏灯故障导致整条线路断电现象,大大提高亮灯率。漏电开关置于防水盒中,可避免漏电开关的接线端子生锈,避免因潮湿导致的漏电开关误动作,可极大地减少维护工作量。
灯杆额内漏电开关选择2P/30mA电磁式漏电开关,防水盒的防护等级要求IP66。


3. 控制箱内安装漏电开关及分相过流开关
只有在控制箱的出线回路上安装漏电开关才能确保在电缆破损、接头绝缘失效、灯具损坏等任何情况下发生漏电都能及时切断电流,确保路灯用电安全。
漏电开关选型――电磁式、300mA、智能复位。
为避免漏电开关经常跳闸增加维护工作量,本方案中漏电开关选择带有智能复位功能的电磁式漏电开关。一方面电磁式漏电开关不受电源电压的干扰极少误动作,无拒动现象,安全性可靠性极高,另一方面如果是强雷电干扰导致漏电开关跳闸,其自动检查线路绝缘电阻,线路无绝缘故障的情况下可以自动合闸,如果线路故障则部自动合闸二是发出报警信号,并持续监测线路绝缘电阻,直到绝缘恢复后又自动合闸。

图6:控制箱内安装智能漏电开关及分相过流开关
在控制箱出线回路的每一条相线上单独安装一只单极过流保护器,可以在漏电开关跳闸无法自动合闸的情况下,先应急处理单独切除故障相,使三分之二的灯先亮起来,避免出现单点故障导致整条线路灯无法点亮的情况。有效提高亮灯率。
分相过流保护器选择B曲线MCB更适合长线路的过流保护,短路能力10kA。

三、快速推进路灯漏电治理工作建议

大中城市施行路灯漏电治理全面安装漏电开关难度非常大,据我们整改过的线路统计,能够直接安装漏电开关的线路不足50%,有些线路即使当时安装上的漏电开关,但是由于线路绝缘处理不到位,在雨天经常会发生开关跳闸的事件,严重影响亮灯率。为确保亮灯率,同时也最大程度提高路灯用电安全性,我们建议:
1. 全面展开灯杆内电缆接头的防水处理和灯杆内漏电开关的安装
50%以上的路灯漏电事故都是由灯杆内的绝缘故障引起,全面安装灯杆内的防水接头和漏电开关可使路灯用电的安全性大幅度提高。
同时因为灯杆内的安装工作没有较高的技术要求,普通电工都可以实施安装,具备全面展开工作的条件。
2. 成立技改领导小组逐步推进线路检查及控制箱漏电开关的安装工作
回路上安装漏电开关前要求对线路故障、线路接头进行预处理,否则漏电开关无法正常运行,严重影响亮灯率。为确保漏电开关安装后运行稳定可靠,线路检查、故障处理工作务必要求扎实、细致,追求一劳永逸、不留后患。因此安装工作不可能在短时间内完成!
成立技改领导小组有计划、有步骤进行整改工作,比如可制定3年计划甚至5年计划完成整改。优先整改水浸黑点、优先整改人员密集地段、优先整改重要场所等等。
